HK-814D大量程轴销传感器
发布时间：2015-5-20 点击数量：742
HK-814D大量程轴销传感器
特点与用途
该传感器采用轴销外形双剪切梁结构，具有抗偏载、抗扭曲、精度高等特点，是测量轴承、滑轮等构件的径向载荷或钢丝绳张力的专用传感器，它可以代替滑轮轴销安装在结构中作径向力测量。既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力系统的机械部件大大简化。可适用于起重、水利、船舶等行业的过程控制及系统测量。

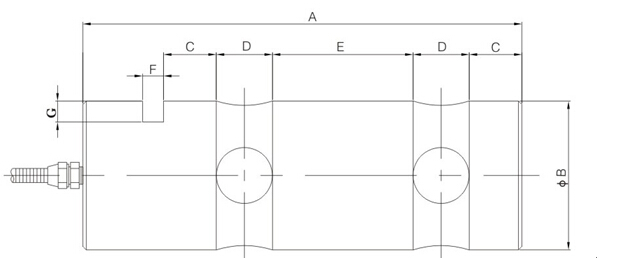

外形尺寸
|
量 程
|
A
|
ФB
|
C
|
D
|
E
|
F
|
G
|
|
2t~5t
|
120
|
40
|
15
|
15
|
25
|
6
|
6
|
|
10t
|
160
|
55
|
20
|
22
|
40
|
8
|
8
|
|
15~20t
|
200
|
65
|
25
|
27
|
50
|
10
|
8
|
|
30~40t
|
250
|
85
|
30
|
32
|
80
|
12
|
10
|
技术指标
|
参 数
|
单 位
|
技术参数
|
参 数
|
单 位
|
技术参数
|
|
灵敏度
|
mV/V
|
1.0~2.0±0.05
|
灵敏度温度系数
|
≤%F·S/10℃
|
±0.05
|
|
非线性
|
≤%F·S
|
±0.1
|
工作温度范围
|
℃
|
-20℃～+80℃
|
|
滞 后
|
≤%F·S
|
±0.1
|
输入电阻
|
Ω
|
750±20Ω
|
|
重复性
|
≤%F·S
|
±0.05
|
输出电阻
|
Ω
|
700±5Ω
|
|
蠕 变
|
≤%F·S/30min
|
±0.1
|
安全过载
|
≤%F·S
|
150%F·S
|
|
零点输出
|
≤%F·S
|
±1
|
绝缘电阻
|
MΩ
|
≥5000MΩ（50VDC）
|
|
零点温度系数
|
≤%F·S/10℃
|
±0.05
|
推荐激励电压
|
V
|
10V～15V
|
|
可根据客户需求选用24VDC供电，输出0-5V,0-10V,4-20mA信号，红线24V+,绿线4-20mA+,黑线公共-
|
|||||
